Как установить и настроить спутниковую антенну

В этой статье мы научимся «пристреливать» спутниковую тарелку с тремя конверторами без помощи дополнительного оборудования, подключать, а также настраивать ресивер.

В примере используются три стандартных спутника Amos, Sirius, Hotbird, транслирующие в общей сложности 24 русскоязычных канала. Но в принципе, благодаря подготовленному материалу, установка антенн не займет много времени. Кроме того вы сможете настроить ее на любые, вами выбранные, спутники .

Преимущества спутникового телевидения

Самое главное преимущество спутникового телевидения – это его цена. Цена комплекта спутникового оборудования в среднем 160$. Учитывая отсутствие абонплаты за телеканалы, спутниковое телевидение выигрывает по цене у кабельного. Еще один немаловажный плюс – это качество картинки и звука, которое не уступает хорошему DVD.

На комплект спутникового оборудования с тремя конверторами (головами) можно настроить 25-40 (в зависимости от выбранных спутников) бесплатных русскоязычных канала и установка антенн.

Стандартными считаются связка спутников из Amos 4.0W, Sirius 5.0E, Hotbird 13.0E, так как на этих спутниках есть каналы на любой вкус. Но технологии на месте не стоят и все чаще и чаще открываются новые спутники с большим количеством предлагаемых каналов. Так что выбор остается за вами.


Принцип работы спутниковой антенны

Сигнал, попадающий на поверхность зеркала спутниковой антенны, отражается и попадает в конвертор, который в свою очередь отправляет сигнал на ресивер, с ресивера сигнал идет на телевизор.

Тарелки делятся на два вида. Офсетная тарелка "смотрит" не ровно на спутник, ниже его, так как сигнал, отражающийся от поверхности тарелки, попадает в конвертор под углом. Офсетные антенны крепятся почти вертикально, что предотвращает собирание атмосферных осадков в ней, которые сильно могут повлиять на качество приема.
В прямофокусных тарелках конвертор закрывает часть поверхности зеркала, с увеличением диагонали это становится незаметным.


Где возможна установка спутниковой антенны

Спутниковая антенна придирчива к местности. Дерево на пути спутникового сигнала может частично, а то и полностью «забить» прием. Поэтому вам необходимо обратить внимание на то, что у вас находится на пути сигнала.

 Если на пути сигнала есть помехи, то постараться их устранить и увеличить диагональ тарелки (зеркала). Направление тарелки для тех или иных спутников вы можете узнать у продавцов спутникового оборудования, а также в специализированных журналах и в Интернете. В примере МирСоветов спутниковая антенна будет изначально направлена на юг. То есть южная сторона должна быть свободна от зданий и прочих плотных помех.


Комплект спутникового телевидения

В комплект для спутникового телевидения входят 6 предметов, это:

1. Тарелка (зеркало) служит для приема (отражения) сигнала со спутника. Тарелка должна быть диагональю от 60 см до 1,2 метра – в зависимости от рельефа местности и препятствий, которые стоят на пути спутникового сигнала (деревья, дома, и т.д.).
2. Конвертор (голова) служит для конвертирования сигнала, отражающегося от тарелки, и отправки его на ресивер. Конверторы существуют с разным количеством выходов, для подключения одного, двух и более ресиверов.
3. DiSEq (дисек) служит для соединения нескольких конверторов.
4. Кабель. Выбор кабеля очень огромен. Тут уже дело за вами цена, длина и т.д.
5. Кронштейн служит для крепления тарелки к стене. Выбор зависит от диагонали тарелки. Более подробную консультацию вы можете получить у продавца спутникового оборудования.
6. DVB-ресивер – самая дорогая часть всего комплекта. Для бесплатных каналов, достаточно самого обыкновенного ресивера плана Globo. Для приема платных каналов используются ресиверы с картоприемниками.

F-ки (F-коннекторы) служат для соединения кабеля с конверторами, DiSEq-ом, ресивером и т.д. Их нам понадобится 8 штук, с учетом запаса возьмем 10. Советую купить термоусадку для изолирования соединений F-ок c кабелем. А также понадобятся анкера для крепления кронштейна к стене.


Подготовка оборудования к установке

Вдаваться в подробности по сборке спутниковой антенны мы не будем, так как к ней обычно идет инструкция. Но и без инструкции там все наглядно и понятно. Будем считать, что мы уже собрали антенну, прикрутили кронштейн к стене и зацепили за него тарелку. Антенна готова к настройке. Оставим ее. И подготовим кабель. Для этого нам понадобится нож и плоскогубцы.

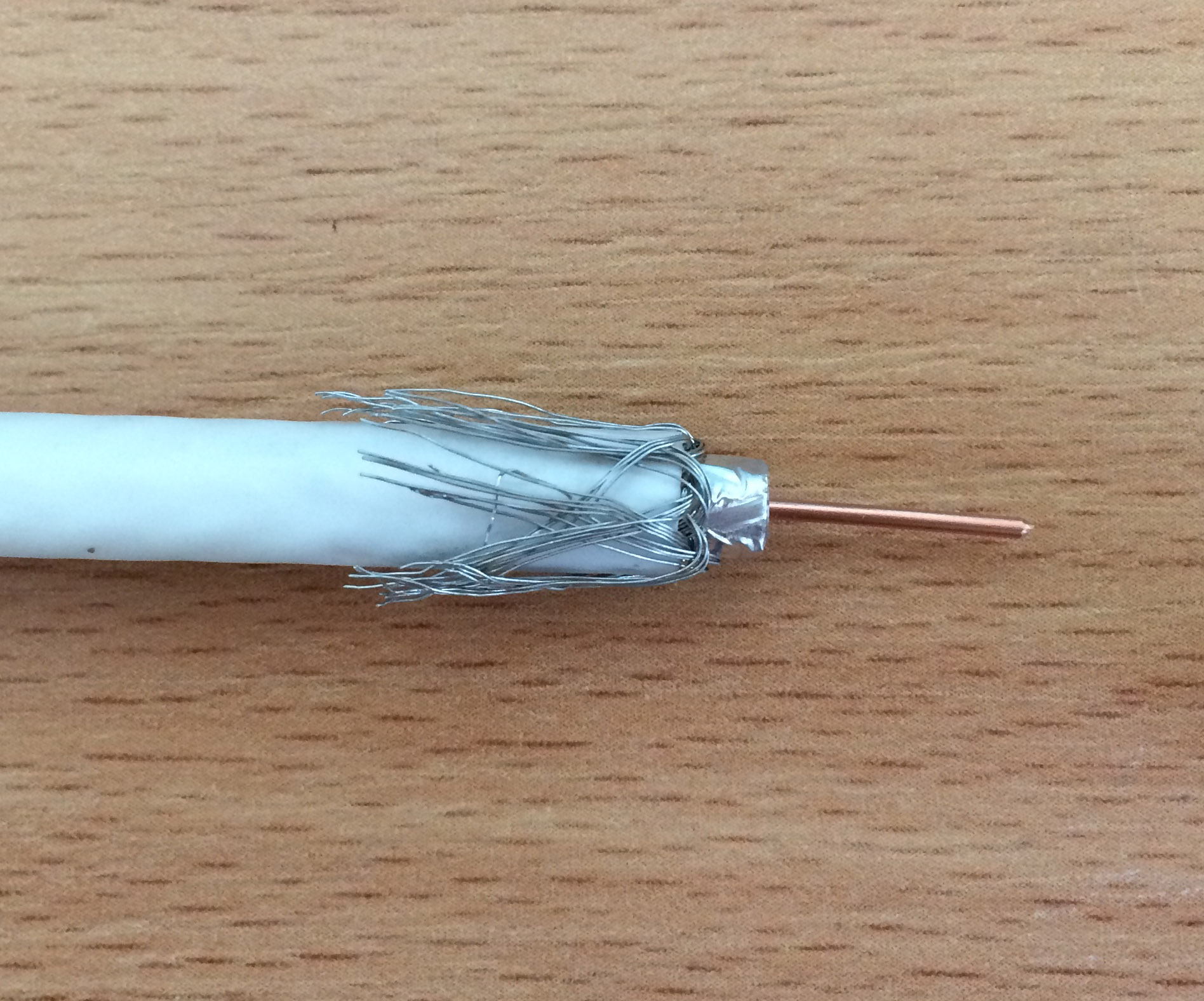

Зачистим верхний слой изоляции кабеля и под ним увидим экран из большого количества мелких проводков – его отогнем на кабель.

Под экраном увидим еще один экран, состоящий из фольги – его нужно обрезать. Далее следует оголить нижний слой защиты, под ним мы увидим сердцевину кабеля.

Ее (сердцевину) аккуратно зачистим ножом от верхней эмали, и оденем F-ку. Сердцевина должна торчать от края F-ки на 2-3мм. Обрежем лишний экран, торчащий из под F-ки.

Кабель готов.

Теперь подключение. Сначала нужно соединить три конвертора с дисеком, для этого нам понадобятся, соответственно, три кабеля. Дисек лучше прятать от прямых попаданий влаги. МирСоветов не рекомендует оборачивать соединения изолентой, из-за этого может получиться эффект «бани». Лучше посадить на термоусадку, она лучше прилегает к кабелю и F-ке за счет сжимания. Следующие действие – это подключение дисека к ресиверу, это не сложный процесс, все, что вам нужно – это прикрутить F-ку, надетую на кабель к самому ресиверу.

«Пристрел» (настройка) спутниковой антенны

Итак, тарелка у нас «смотрит» на юг, все провода подключены, приступим к самому сложному – настройке, или так называемому пристрелу, антенны. Пристрел начинается с центральной головы, которая должна быть настроена у нас на Sirius. В ресивере выставляем частоты 11766, скорость 27500, поляризация «H».

На ресивере у вас две полосы: одна означающая подключение тарелки и сигнал со спутника (в основном, полоса красная), вторая показывает уровень этого сигнала (в основном желтая). Когда спутниковая антенна подключена верно, то вы должны видеть уровень сигнала приблизительно на 40%. Осталось настроить качество сигнала, которое у нас на нуле. Переходим к тарелке.

Начнем. Антенну поворачиваем влево и вверх до упора и в поисках наилучшего уровня сигнала медленно поворачиваем слева направо до упора. Если сигнал не найден, опускаем тарелку на 2-3 мм по крепежу (на крепеже тарелки до кронштейна есть отметины с цифрами для более удобного «пристрела»), и поворачиваем справа налево до упора, затем опускаем еще ниже и так пока не появится сигнал.

Когда вы поймаете сигнал, вы увидите, как появится желтая полоса. Если вы приблизительно попали в спутник, то полоса качества сигнала будет порядка 21% – закрепим антенну в этой позиции. Теперь немного опустим и аккуратно повернем влево, смотрим за изменениями качества, если уменьшалось, то возвращаем антенну в изначальное положение. Далее немного поворачиваем вправо, следим за уровнем сигнала, так же само опускаем и поднимаем антенну вниз и вверх.

Отлично! Вы поймали сигнал на 40%, но этого все равно недостаточно, с таким количеством процентов малейший ветер или дождь может оборвать ваш просмотр телепередач. Для увеличения качества сигнала проверните конвертор сначала по, а затем против часовой стрелки и посмотрите в какой позиции качество сигнала увеличится. Если позволяет крепление, то МирСоветов советует попробовать приблизить конвертор к зеркалу, а затем отдалить. Это тоже влияет на качество сигнала, но обычно длина кронштейна для центрального конвертора всегда подогнана по длине. Нормальным качеством сигнала является 65-70%.


Настройка боковых конверторов

Боковые конверторы пристрелять значительно легче, так как основная тарелка уже настроена, а все спутники находятся рядом друг с другом.

Принцип настройки тот же самый: настраиваем ресивер на Amos (частота 10722, скорость 27500, поляризация «H») и Hotbird (частота 11034, скорость 27500, поляризация «V»).

И начинаем выгибать боковой кронштейн, к которому крепится конвертор. Не бойтесь его гнуть, так как в некоторых случаях и с некоторыми неудачными моделями кронштейнов по-другому не получится. Начиная с верхнего левого угла, мы медленно поворачиваем конвертор направо, затем опускаем немного ниже (на 2-3 мм) и поворачиваем налево. И так пока появится сигнал. Для улучшения качества сигнала проделайте то же самое, что и с центральным конвертором: проверните боковые конверторы сначала по, а за тем против часовой стрелки.

Внимание!Отсутствие сигнала может быть из-за неправильного подключенного и настроенного дисека. При настройке конверторов МирСоветов рекомендует обратить внимание на то, к какому именно из контактов дисека вы ее подключили A, B, C или D – точно такой же дисек и выставите в своем ресивере.

Таким образом, зная приблизительное расположение спутника и его частоты, можно настроить любую спутниковую антенну без посторонней помощи. Самостоятельная установка комплекта спутникового телевидения сократит ваши затраты на 50-70% от всей стоимости оборудования.

Итак, спутниковая антенна настроена, провода собраны и подмотаны, можно приступать к сканированию каналов. Для этого выберите в своем ресивере функцию SCAN. Ресивер отсканирует все возможные для просмотра варианты. После создания списка каналов можно приступать к поиску хороших телепередач.
